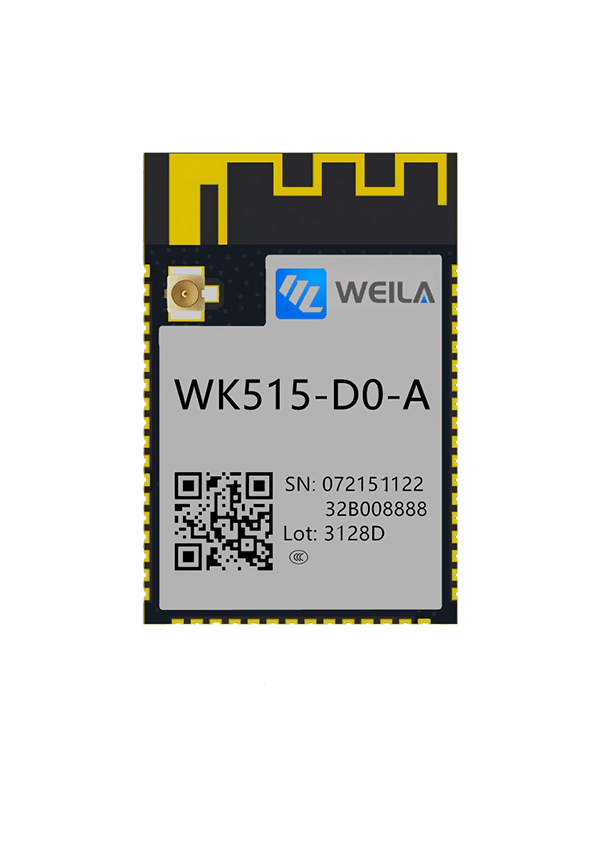

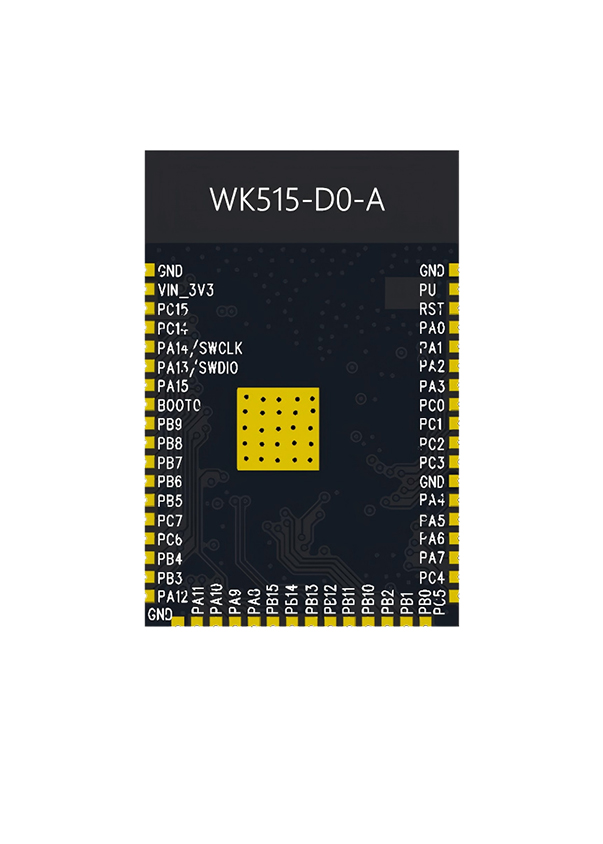

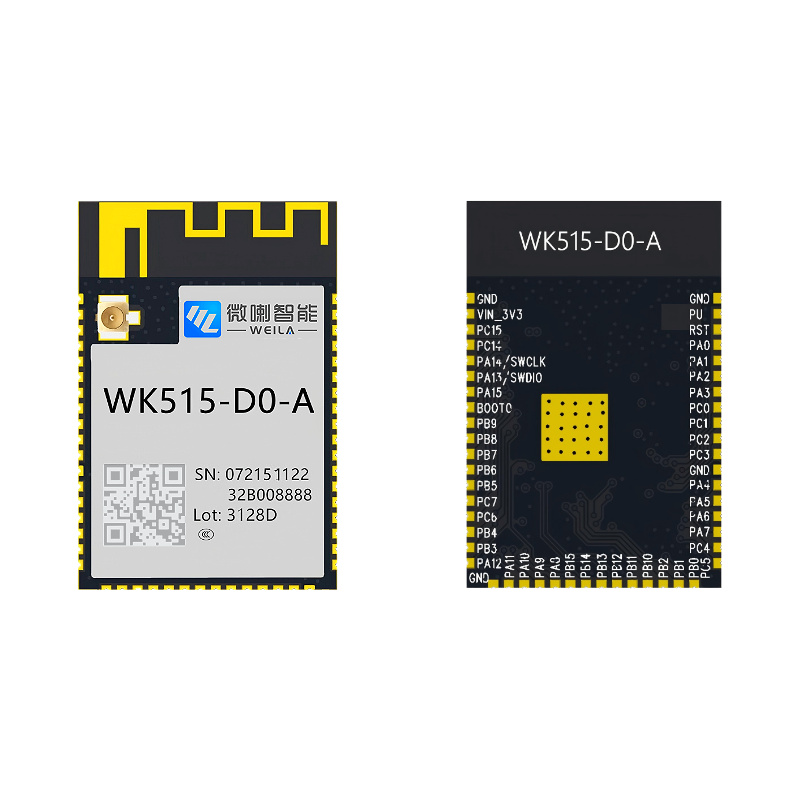

WK515贴片式模组是一款高度集成的2.4GHz Wi-Fi模组，该模组模块采用GD32W515芯片；该芯片内置一颗带有Trustzone的ARM Cortex-M33内核处理器，主频高达180Mhz；它是一个优化的SoC，为广泛的物联网（IoT）应用的智能设备而设计。
Cortex-M33内核处理器是一款32位的处理器，基于ARMv8架构，具有低中断延迟和低成本调试；支持强大和可扩展的指令集，包括一般数据处理I/O控制任务、高级数据处理位域操作和DSP；高度集成的特点使Cortex-M33内核处理器适用于需要高性能和低功耗的微控制器的市场产品。
WK515贴片式模组适用于广泛的应用领域，特别是在工业控制、电机驱动、用户界面、电源监控和报警系统、消费和手持设备、游戏和GPS、电动自行车、光模块等领域。

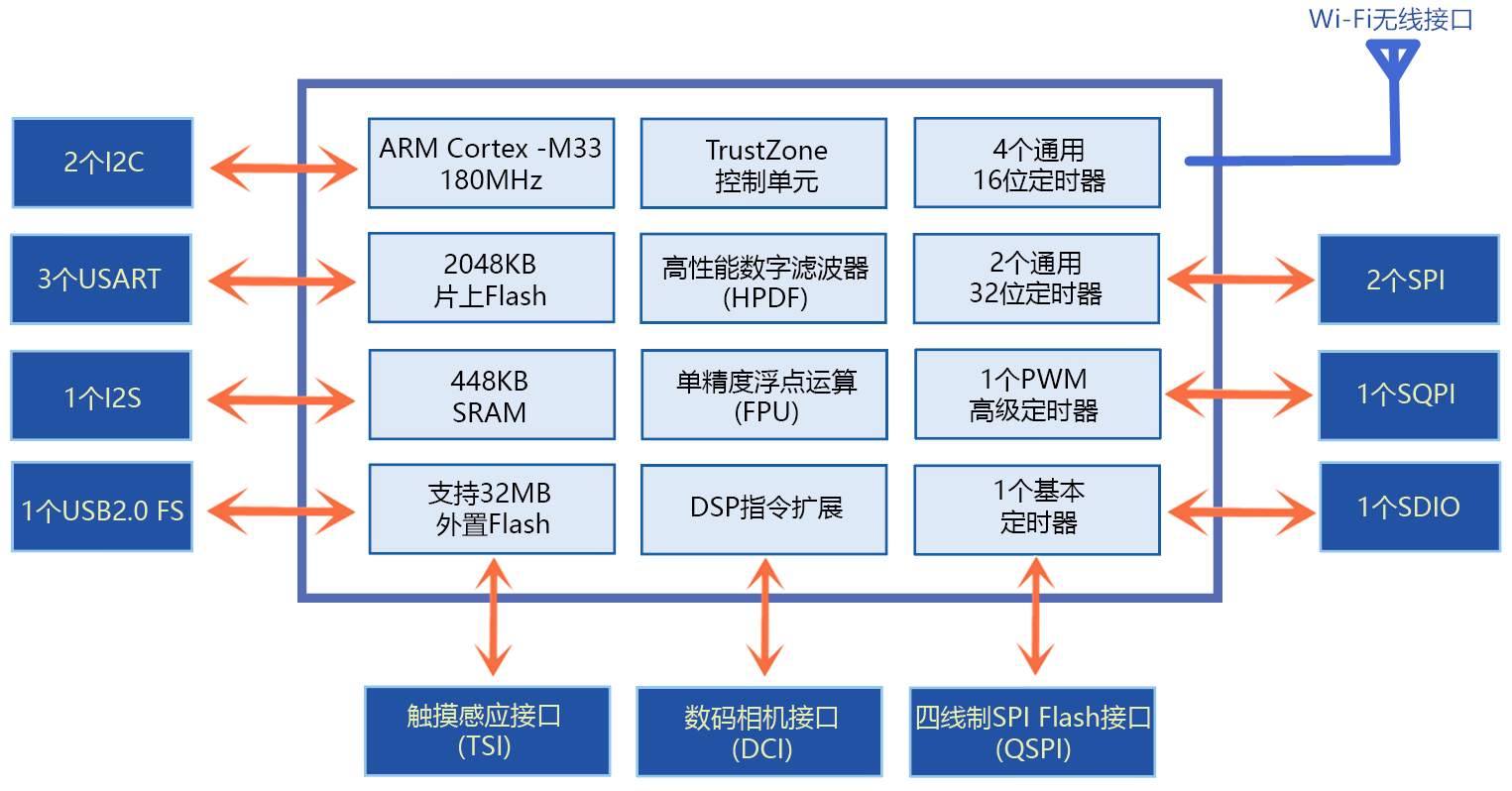

该芯片框图如下
功能特点：
● Arm Cortex-M33 内核
o 频率高达 180 MHz
o 2.4GHz单流IEEE802.11b/g/n MAC/Baseband/RF射频模块
o DSP指令扩展和单精度浮点运算(FPU)
o TrustZone硬件安全机制
● 存储器
o 高达2048KB的片上Flash
o 高达448KB的SRAM
o 支持32MB的外置Flash
● 射频性能
o 最大发射功率为21dBm
o 信号接收灵敏度可达-97.6dBm
o 邻道抑制(ACR)值高达48dB
o Iperf吞吐量可达50Mbps，屏蔽室内测试最高可达80Mbps
● 高精度模拟外设
o 1个12位ADC
● 集成外设接口
o 2个SPI
o 1个SQPI
o 1个SDIO
o 2个I2C
o 3个USART
o 1个I2S
o 1个USB2.0 FS
o Wi-Fi无线接口
● 片上资源
o 4个通用16位定时器
o 2个通用32位定时器
o 1个基本定时器
o 1个PWM高级定时器
o TrustZone控制单元(TZPCU)
o 数码相机接口(DCI)
o 触摸感应接口(TSI)
o 四线制SPI Flash接口(QSPI)
o 高性能数字滤波器(HPDF)
