WKB5010模组是由深圳市威尔健科技有限公司开发的一款蓝牙模组，该模组适用于广泛的应用领域，特别是在HID应用、智能家居，MESH组网和智慧出行等多种无线应用场景。

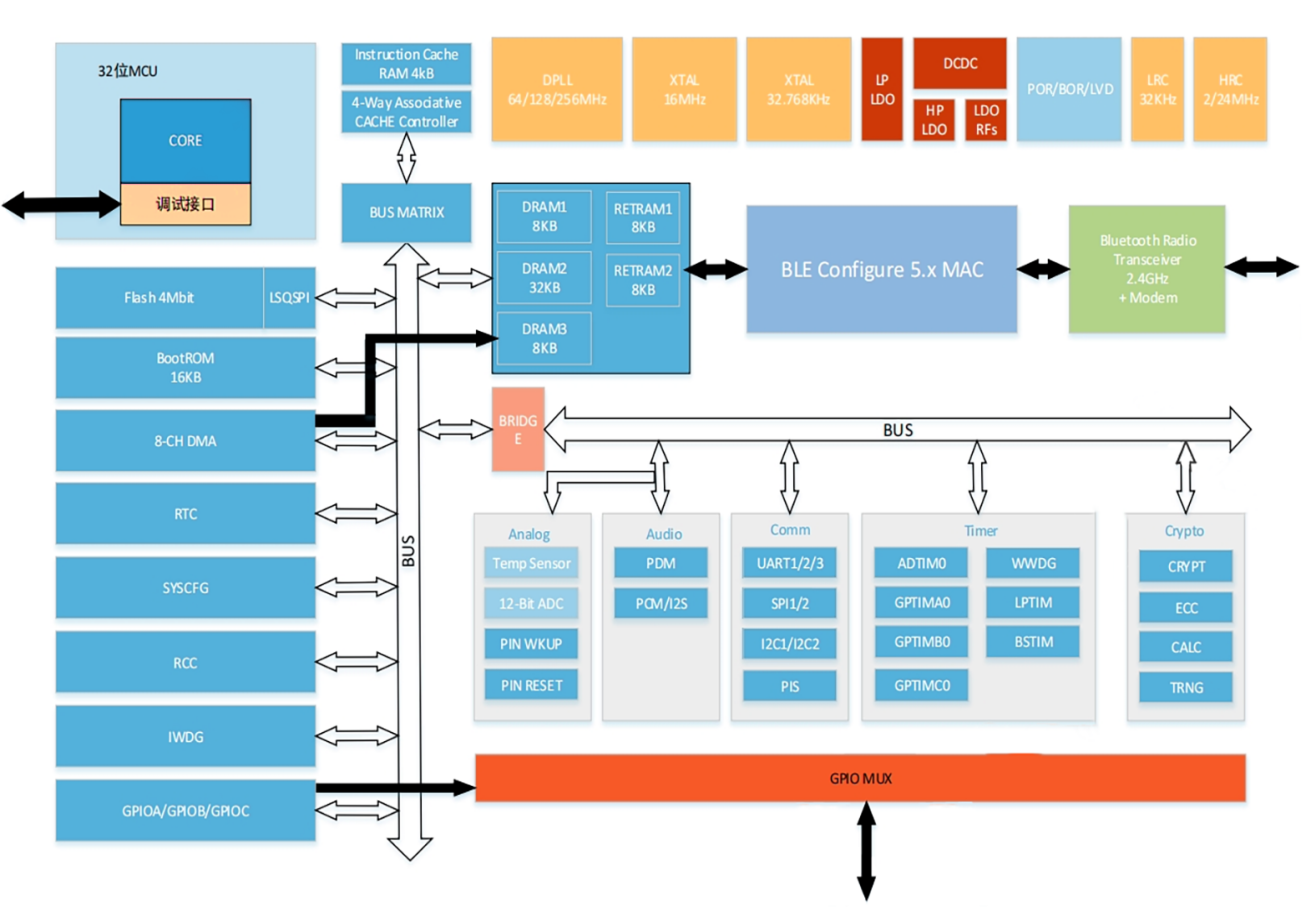

该芯片框图如下所示：


功能特点：
● 蓝牙 BLE5.0
o  支持 125Kbps/500Kbps/1Mbps/2Mbps
o  接收灵敏度：-99.7dBm   @1Mbps
-97 dBm    @2Mbps
-105 dBm   @125kbps
o  发送功率：+12dBm（最大）
o  链路增益：117dB @125kbps（最大）
o 支持 Single-Ended Antenna Output

● 蓝牙 MESH
o  支持 Bluetooth SIG Mesh
o  支持私有 MESH


● MCU 内核
o  32 位 CPU 内核
o  最高频率可达 64MHz
o  最大 64kB Data SRAM 存储
o  最大 512kB Data Flash 存储
o  支持双线调试协议

● 系统功耗
o  RX 模式：4.5mA @3.3V
o  TX 模式：4.3mA @3.3V 0dBm
o  深度睡眠模式： 1.1uA（RTC 唤醒+GPIO 唤醒）
o  ShutDown 模式：700nA（GPIO 唤醒）

● 电源、复位
o  主电源域(VDD33)
o  工作电压范围: 1.8V ≤ VDD33 ≤ 3.6V
o  POR,BOR,LVD

● 时钟
o  外部高速晶体振荡器：16 MHz
o  内部高速R C振荡器：24 MHz
o  外部低速晶体振荡器：32.768 KHz
o  内部低速R C振荡器：32.768 KHz

● 系统外设
o  DMA：支持 8 个多路复用通道
o  看门狗定时器：IWDG 和 WWDG
o  外设互联 PIS
o  系统节拍定时器
● 安全及运算加速单元
o  ECC 椭圆曲线加密（256）
o  AES 高级加密（256/192/128）
o  T/DES 高级加密（192/128/64）
o  真随机数发生器（TRNG）
o  运算加速器（CALC）

● 定时器
o  1 个高级 16 位定时器（ADTIM），支持 4 组 PWM，其中 3 组支持死区互补
o  1 个通用 32 位定时器 A（GPTIMA），支持 4 路 PWM
o  1 个通用 16 位定时器 B（GPTIMB），支持 4 路 PWM
o  1 个通用 16 位定时器 C（GPTIMC），支持 2 组 PWM，其中 1 组支持死区互补
o  1 个基本定时器（BSTIM）
o  1 个低功耗定时器（LPTIM）

● 实时时钟器 RTC
o  支持高精度硬件温补

● 模数转换 ADC
o  12 位高精度 SAR ADC
o  最大支持 9 路外部通道
o  支持 3 路内部通道
- 内置温度传感器
- 1/8,1/4,1/2,3/8 VDD
- 内部 1.4V 参考

● 通信接口
o  2 路 I2C 接口（支持总线仲裁）
o  2 路 SPI 接口
o  3 路 UART（可支持 ISO7816，LIN，IrDA 等）

● 音频接口
o  2 路 PDM 接口，支持数字 MIC
o  1 路 I2S 接口
